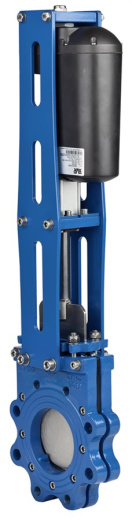

Задвижка шиберная ножевая AVK серия 702/10 PN10 DN50 с линейным электроприводом
Цена по запросу
Арт. 702-0050-10-0000093
Характеристики
Серия
—
Серия 702/10
Вид
—
Задвижка
Тип
—
Шиберная
DN
—
50
Давление, PN
—
10
Материал
—
Высокопрочный чугун
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Задвижка шиберная ножевая AVK серия 702/10 PN10 DN50 с линейным электроприводом
Цена по запросу
Арт. 702-0050-10-0000093
Характеристики
|
Серия
|
Серия 702/10 |
|
Вид
|
Задвижка |
|
Тип
|
Шиберная |
|
DN
|
50 |
|
Давление, PN
|
10 |
|
Материал
|
Высокопрочный чугун |
|
Присоединение
|
Фланцевое |
|
Инженерная система
|
Сточные воды |
|
Среда
|
Для воды, нейтральных жидкостей и сточных вод |
|
Т рабочей среды, ˚С
|
от 0°C до +80°C. |
|
Управление
|
Линейный привод |
|
Уплотнение
|
NBR |
|
Направление
|
Двустороннее |
Шиберная ножевая задвижка с линейным приводом. Для сточных вод, от 0°C до +80°C
Шиберные ножевые задвижки AVK являются двунаправленными с полным проходом. Качественные уплотнения и материалы высокого класса применяемые в производстве обеспечивают отличные эксплуатационные характеристики и длительный срок службы. Варианты исполнения шиберных задвижек AVK: с рычагом, выдвижным штоком и штурвалом, с невыдвижным штоком и штурвалом, с пневматическим приводом, с фланцем ISO для установки привода, или непосредственно с электроприводом.
| Вариант 702/73-103 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Диапазон диаметров | DN50 - DN300 |
| Классификация давления | PN 10 |
Преимущества
- Двунаправленная, может устанавливаться независимо от направления потока;
- С полным проходом, без заужений;
- Дно без выемок, что предотвращает нарост отложений;
- Благодаря отсутствию полостей в корпусе, засорение или закупорка задвижки исключается;
- Цельный U-образный уплотнительный профиль из резины NBR со стальным армированием, предохраняющим его от повреждений во время работы расположен между элементами корпуса, что позволяет компенсировать допустимые погрешности в покрытии и отливке;
- Защищенный шток со стойкой подготовлены для монтажа микровыключателей и индуктивных датчиков
- Шток соединен с ножом посредством самоконтрящихся гаек;
- Бортики в днище отлиты вместе с корпусом, предохраняют нож от изгибания под давлением;
- Корпус из высокопрочного чугуна с эпоксидно-полиэфирным покрытием стойким к ультрафиолетовому излучению толщиной 100-150 мкм, RAL 5017, по запросу из кислотоустойчивой нержавеющей стали или дуплексной стали;
- Стойки из углеродистой стали с порошковым покрытием PPA 571 Aqua;
- Нож, шток, болты и гайки из кислотоустойчивой нержавеющей стали;
- Шайбы под болтами защищают покрытие;
- Сменный сальник уплотнения позволяет замену уплотнения без демонтажа задвижки;
- Задвижка с компактными габаритами и небольшим весом;
- Задвижка соответствует требованиям по оборудованию, работающему под давлением (97/23/СЕ);
- Питание линейного электропривода 24В, степень защиты IP66 в работающем состоянии и IP69K в простое.
Артикулы и размеры
| Артикул |
DN мм |
Рассверловка фланцев |
L мм |
H мм |
H3 мм |
D мм |
Испытательное давление, бар |
Рабочее давление, бар |
Расчетная масса кг |
|---|---|---|---|---|---|---|---|---|---|
| 702-0050-10-0000093 | 50 | PN10 | 43 | 568 | 633 | 131 | 15 | 10 | 8,1 |
| 702-0065-10-0000093 | 65 | PN10 | 46 | 593 | 665 | 143 | 15 | 10 | 9,5 |
| 702-0080-10-0000095 | 80 | PN10 | 46 | 622 | 714 | 184 | 15 | 10 | 13 |
| 702-0100-10-0000103 | 100 | PN10 | 52 | 656 | 757 | 202 | 15 | 10 | 16 |
| 702-0125-10-0000104 | 125 | PN10 | 56 | 695 | 810 | 230 | 15 | 10 | 21 |
| 702-0150-10-0000105 | 150 | PN10 | 56 | 868 | 1003 | 270 | 15 | 10 | 29 |
| 702-0200-10-0000288 | 200 | PN10 | 60 | 969 | 1134 | 331 | 15 | 10 | 44 |
| 702-0250-10-0000288 | 250 | PN10 | 68 | 1229 | 1427 | 397 | 15 | 5 | 66 |
| 702-0300-10-0000252 | 300 | PN10 | 78 | 1346 | 1572 | 452 | 15 | 5 | 88 |
Комплектующие
| 1. | Стойка | углеродистая сталь |
| 2. | Шток | нержавеющая сталь AISI 316 |
| 3. | Болт | нержавеющая сталь А4 |
| 4. | Сальниковое уплотнение | высокопрочный чугун GJS-400-15 (GGG-40) |
| 5. | Болт | нержавеющая сталь А4 |
| 6. | Сальниковая набивка | резина NBR и фторопласт (PTFE) |
| 7. | Корпус | высокопрочный чугун GJS-400-15 (GGG-40) |
| 8. | Нож | нержавеющая сталь AISI 316 |
| 9. | Седло | резина NBR |
| 10. | Болт | нержавеющая сталь А4 |
| 11. | Привод |
|
| 12. | Болт | нержавеющая сталь А4 |
Стандарты
- Межфланцевое расстояние по DIN/EN 558-1, серия 20 (К1)
- Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-2)
