Канализационные насосные установки Prolift предназначены для сбора и перекачки бытовых стоков (включая фекальные) в зданиях различного типа – в частном доме, гостинице, ресторане, театре, торговом центре и т.д.
Установки поставляются полностью готовыми к подключению. Предназначены для размещения внутри здания, и обычно монтируются в подвале, который находится ниже уровня внешней канализационной системы.
Установка Prolift состоит из следующих основных компонентов:
• газо- и водонепроницаемый герметичный сборный резервуар с фитингами для присоединения вентиляционного, подводящих и напорных трубопроводов, с обратными клапанами;
• 1 или 2 канализационных насоса, проточная часть которого находится внутри бака, а электродвигатель – снаружи;
• пневматический датчик контроля уровня;
• поплавковый выключатель контроля переполнения;
• шкаф управления.
Описание продукта

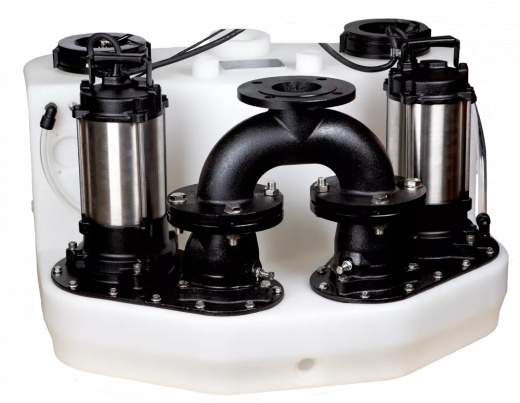

PROLIFT – полностью готовая для монтажа компактная установка с одним или двумя насосами, накопительным баком (60, 150 или 450 л.), встроенным обратным клапаном, шкафом управления, пневматическим реле уровня.
Предназначена для перекачки бытовых стоков в частном доме или небольшом административном здании, ресторане, офисе.
Установка не предназначена для непрерывной работы в режиме S1 (откачка ливневых и промышленных стоков).
Технические данные:
Перекачиваемая жидкость - бытовые стоки с температурой от 0 до +45 °С, кратковременно (не более 3 мин) до 65°С.
Значение pH – от 4 до 10.
Максимальный размер твердых включений – 50 мм.
Температура окружающей среды от 0 до +45 °С
Степень защиты установки – IP68 (кроме шкафа управления).
Уровень звукового давления – менее 58 дбА.
Насос:
Рабочее колесо – полуоткрытое вихревое колесо, материал – чугун.
Условный проход рабочего колеса – 50 мм.
Уплотнение вала – двойное торцевое с парой трения Sic/Sic, с масляной камерой.
Степень защиты IP68.
Встроенная защита от перегрева и перегрузки.
При перегрузке электродвигателя происходит автоматический останов. После охлаждения до нормальной температуры электродвигатель автоматически включается снова, если в шкафу управления имеется заводская настройка автоматического сброса.
Класс изоляции электродвигателя – B.
Напряжение питания 1 х 220В или 3 х 380 В
Частота – 50 Гц.
Кабель для подключения к шкафу управления 10 м.
Максимальное число пусков в час – 60.
Накопительный бак:
Материал – полиэтилен.
Встроенный обратный клапан с возможностью прочистки, полипропилен – 1 шт.
Трубка для отвода воздуха из насоса в бак, полиэтилен.
Вентиляционный патрубок DN40 (50 мм).
Возможность подключения DN150 (160 мм), DN100 (110 мм), DN40 (50 мм).
Принадлежности, входящие в комплект поставки:
• Фланцевый патрубок с прокладкой и болтами, гибкий резиновый cоединитель DN80 (90 мм) с двумя хомутами для напорного трубопровода – 1 шт.
• Поворотный диск для подключения подводящего трубопровода DN150 (160 мм)/DN100 (110 мм)/ DN40 (50 мм)
• Манжета DN40 (50 мм) мм – 1 шт. для подводящего трубопровода или ручного насоса – 1 шт.
• Гибкий резиновый соединитель DN40 (50 мм) с двумя хомутами для вентиляционного трубопровода – 1 шт.
Реле уровня:
Пневматическая труба из полиэтилена, соединенная 10-м шлангом с пьезорезистивным датчиком в шкафу управления. Дополнительный поплавковый выключатель для подачи сигнала аварийного переполнения.
|
Вид
|
Канализационная насосная установка |
|
Тип
|
PROLIFT |
|
Материал
|
Полиэтилен, чугун, нержавеющая сталь |
|
Среда
|
Бытовые стоки (включая фекальные) |
|
Т рабочей среды, ˚С
|
0 .. 45 °C ( кратковременно, не более 3 мин до 65 °C) |
|
Температура окружающей среды, ˚С
|
45 °C |
|
Напряжение, В
|
1 х 220 В, 3 x 380 В |
|
Сила тока,А
|
3,2 - 7,5 А |
|
Степень защиты (IEC 34-5)
|
68 |
|
Класс изоляции (IEC 85)
|
F |
|
Блок управления
|
да |
|
Взрывозащищенное исполнение
|
нет |
|
Расход
|
35 - 71 м³/ч |
|
Напор
|
13 - 26,5 м |
|
Мощность, кВт
|
0,75 - 3,7 кВт |
|
Максимальное число пусков в час
|
60 |
|
Максимальный размер частиц
|
50 мм / 60 мм |
|
Длина сетевого кабеля
|
10 м |
|
Способ пуска
|
прямой пуск |
Установки поставляются полностью готовыми к подключению. Предназначены для размещения внутри здания, и обычно монтируются в подвале, который находится ниже уровня внешней канализационной системы.
Установка Prolift состоит из следующих основных компонентов:
• газо- и водонепроницаемый герметичный сборный резервуар с фитингами для присоединения вентиляционного, подводящих и напорных трубопроводов, с обратными клапанами;
• 1 или 2 канализационных насоса, проточная часть которого находится внутри бака, а электродвигатель – снаружи;
• пневматический датчик контроля уровня;
• поплавковый выключатель контроля переполнения;
• шкаф управления.
Описание продукта
PROLIFT – полностью готовая для монтажа компактная установка с одним или двумя насосами, накопительным баком (60, 150 или 450 л.), встроенным обратным клапаном, шкафом управления, пневматическим реле уровня.
Предназначена для перекачки бытовых стоков в частном доме или небольшом административном здании, ресторане, офисе.
Установка не предназначена для непрерывной работы в режиме S1 (откачка ливневых и промышленных стоков).
Технические данные:
Перекачиваемая жидкость - бытовые стоки с температурой от 0 до +45 °С, кратковременно (не более 3 мин) до 65°С.
Значение pH – от 4 до 10.
Максимальный размер твердых включений – 50 мм.
Температура окружающей среды от 0 до +45 °С
Степень защиты установки – IP68 (кроме шкафа управления).
Уровень звукового давления – менее 58 дбА.
Насос:
Рабочее колесо – полуоткрытое вихревое колесо, материал – чугун.
Условный проход рабочего колеса – 50 мм.
Уплотнение вала – двойное торцевое с парой трения Sic/Sic, с масляной камерой.
Степень защиты IP68.
Встроенная защита от перегрева и перегрузки.
При перегрузке электродвигателя происходит автоматический останов. После охлаждения до нормальной температуры электродвигатель автоматически включается снова, если в шкафу управления имеется заводская настройка автоматического сброса.
Класс изоляции электродвигателя – B.
Напряжение питания 1 х 220В или 3 х 380 В
Частота – 50 Гц.
Кабель для подключения к шкафу управления 10 м.
Максимальное число пусков в час – 60.
Накопительный бак:
Материал – полиэтилен.
Встроенный обратный клапан с возможностью прочистки, полипропилен – 1 шт.
Трубка для отвода воздуха из насоса в бак, полиэтилен.
Вентиляционный патрубок DN40 (50 мм).
Возможность подключения DN150 (160 мм), DN100 (110 мм), DN40 (50 мм).
Принадлежности, входящие в комплект поставки:
• Фланцевый патрубок с прокладкой и болтами, гибкий резиновый cоединитель DN80 (90 мм) с двумя хомутами для напорного трубопровода – 1 шт.
• Поворотный диск для подключения подводящего трубопровода DN150 (160 мм)/DN100 (110 мм)/ DN40 (50 мм)
• Манжета DN40 (50 мм) мм – 1 шт. для подводящего трубопровода или ручного насоса – 1 шт.
• Гибкий резиновый соединитель DN40 (50 мм) с двумя хомутами для вентиляционного трубопровода – 1 шт.
Реле уровня:
Пневматическая труба из полиэтилена, соединенная 10-м шлангом с пьезорезистивным датчиком в шкафу управления. Дополнительный поплавковый выключатель для подачи сигнала аварийного переполнения.
Типовой ряд:
| Артикул: | Марка: |
| 76121001 | PROLIFT PS.075.1.60 |
| 76121002 | PROLIFT PS.075.3.60 |
| 76122001 | PROLIFT PD.15.3.150 |
| 76122002 | PROLIFT PD.22.3.150 |
| 76122003 | PROLIFT PD.22.3.450 |
| 76122004 | PROLIFT PD.37.3.450 |
