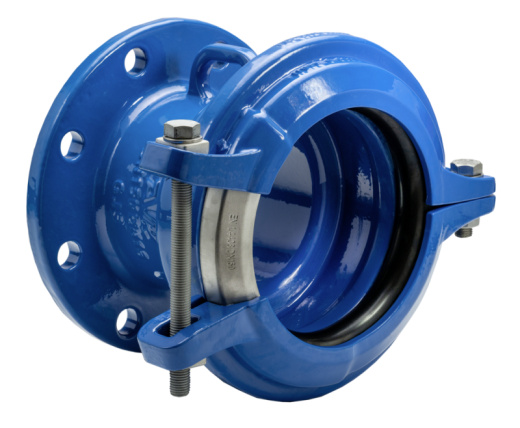

Фланцевый адаптер AVK SUPA ONE PN16. Универсальный EPDM, DN100
Цена по запросу
Арт. 653-119-01-00406400
Характеристики
Серия
—
653/01
Вид
—
Адаптер фланцевый
Тип
—
Универсальный
DN
—
100
Давление, PN
—
16
Материал
—
Высокопрочный чугун
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Фланцевый адаптер AVK SUPA ONE PN16. Универсальный EPDM, DN100
Цена по запросу
Арт. 653-119-01-00406400
Характеристики
|
Серия
|
653/01 |
|
Вид
|
Адаптер фланцевый |
|
Тип
|
Универсальный |
|
DN
|
100 |
|
Давление, PN
|
16 |
|
Материал
|
Высокопрочный чугун |
|
Присоединение
|
Соединитель Supa One |
|
Инженерная система
|
Водоснабжение |
|
Среда
|
Для питьевой воды, нейтральных жидкостей |
|
Т рабочей среды, ˚С
|
-20°C до +70°C |
|
Уплотнение
|
EPDM |
Фланцевый адаптер Supa ONE™, болты из нерж. cтали A2. Для питьевой воды и нейтральных жидкостей, диапазон температур от -20°C до +70°C.
Универсальные фланцевые адаптеры Supa One™ от AVK очень просты в установке: достаточно затянуть всего один болт. Фланцы имеют угловое отклонение ±4°, подъемные проушины и регулируемую ориентацию болтов. Фланцевые адаптеры Supa One™ подходят для труб из высокопрочного чугуна, стали, ПВХ и полиэтилена.
| Вариант 653/01-001 | |
|---|---|
| Соединение |
Соединитель Supa ONE |
| Материал | Высокопрочный чугун |
| Классификация давления | PN 16 |
Преимущества
- Для установки необходимо затянуть всего один болт (максимальный момент затяжки 150 Нм)
- Конструкция соответствует EN 545, обеспечивает надежность и долговечность использования
- Совместимость с трубами из высокопрочного чугуна, стали, ПВ и ПЭ. Для ПЭ труб необходимо использовать опорную втулку
- Секция кронштейна может поворачиваться на 360°, что обеспечивает регулируемую ориентацию болта для облегчения монтажа.
- Большие допуски на глубину вставки позволяют использовать трубы с неровным срезом
- ±4° допустимое отклонение
- Повторная затяжка болтов не требуется
- Монтажные проушины облегчают монтаж
- Защитное эпоксидное порошковое покрытие по DIN 3476-1 и EN 14901, сертификат GSK
- Прокладка сертифицирована для применения в сетях питьевого водоснабжения
- Болты из нержавеющей стали A2 покрыты антифрикционным покрытием для предотвращения истирания

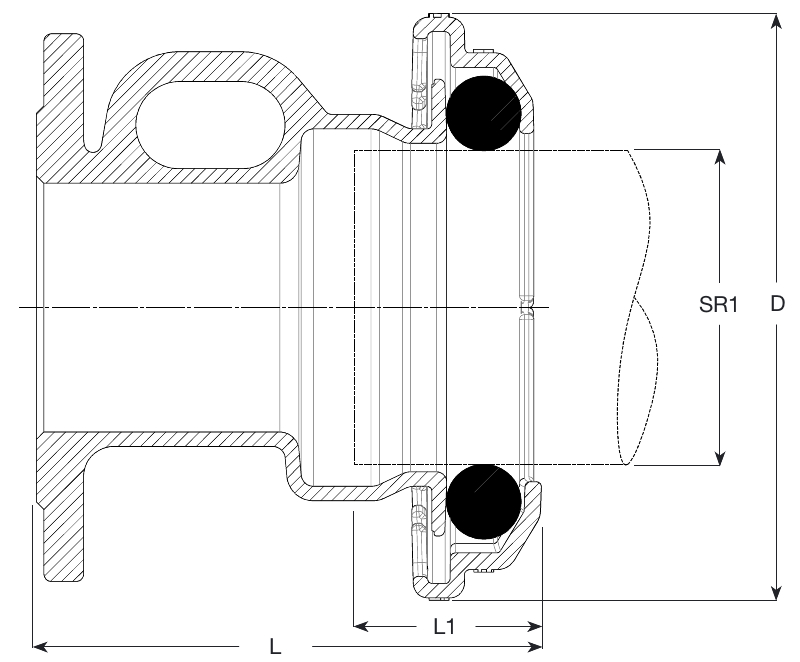

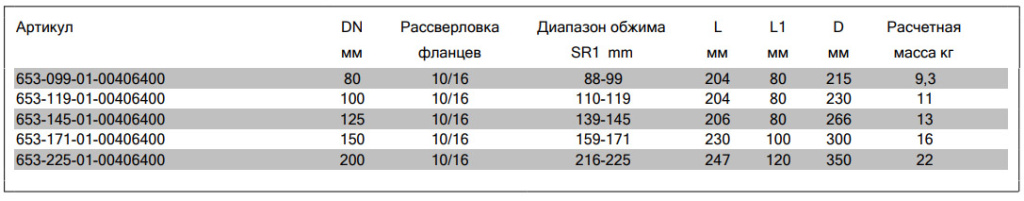

Размеры
*AVK International A/S оставляет за собой право вносить изменения в конструкцию и материалы, не ухудшающие эксплуатационные характеристики
Комплектующие
| 1. | Гайка | нержавеющая сталь А4 |
| 2. | Сферическая шайба, шайба, болт |
нержавеющая сталь А2 |
| 3. | Прокладка | резина EPDM |
| 4. |
Фланец адаптера |
высокопрочный чугун |
| 5. | Прижимная скоба |
высокопрочный чугун GJS-450-10 |
| 6. |
Фиксатор прокладки, сферическая шайба |
нерж. сталь 1.4408 |
| 7. | Втулка | высокопрочный чугун GJS-500-7 (ВЧ50) |
Стандарты
- Конструкция по EN 545
- Универсальная рассверловка фланцев по стандарту EN1092 (ISO 7005-2) для PN10/PN16
