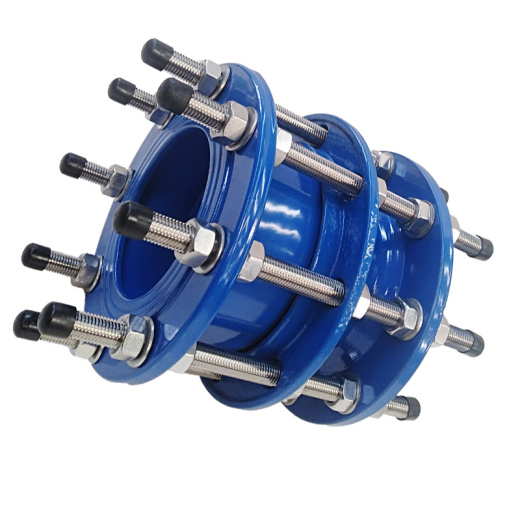

Демонтажная вставка Optima DN50-150, PN10/16 (ДУ50-150, РУ16)
Цена по запросу
Характеристики
Вид
—
Демонтажная вставка
Тип
—
Чугунная
DN
—
50-150
Давление, PN
—
PN10 ИЛИ PN16
Материал
—
Высокопрочный чугун
Присоединение
—
Фланцевое
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Демонтажная вставка Optima DN50-150, PN10/16 (ДУ50-150, РУ16)
Цена по запросу
Характеристики
|
Вид
|
Демонтажная вставка |
|
Тип
|
Чугунная |
|
DN
|
50-150 |
|
Давление, PN
|
PN10 ИЛИ PN16 |
|
Материал
|
Высокопрочный чугун |
|
Присоединение
|
Фланцевое |
|
Инженерная система
|
Водоснабжение, сточные воды |
|
Среда
|
Вода питьевая, вода техническая, неагрессивные стоки |
|
Температура окружающей среды, ˚С
|
от -40° C до +125° C |
|
Материал запирающего элемента
|
Чугун |
|
Уплотнение
|
EPDM |
|
Направление
|
Двустороннее |
Демонтажная вставка — это фланцевое соединение, предназначенное для продольной регулировки фланцевых узлов трубопроводных систем. Демонтажная вставка применяется при монтаже и демонтаже запорно- регулирующей арматуры на трубопроводах, а также для соединения трубопровода при проведении ремонтно-восстановительных работ инженерных сетей.
Преимущества
Демонтажная вставка облегчает работу, позволяя легко монтировать/демонтировать оборудование при его замене или проведении планового технического осмотра. Демонтажная вставка упрощает монтаж трубопроводной арматуры за счёт возможности регулирования линейного размера и снижения избыточной нагрузки на присоединительные фланцы.

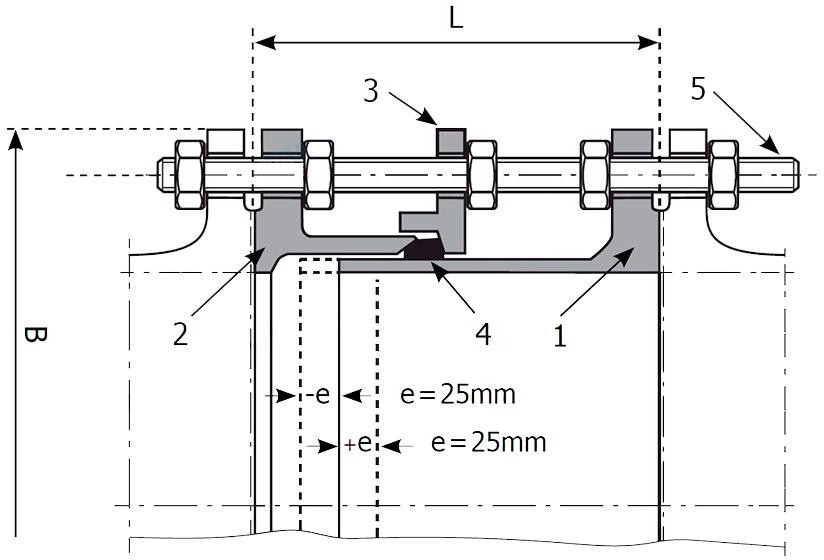

Комплектующие
| 1. |
Корпус 1 |
Чугун GGG 50, EN-GJS-500-7 |
| 2. | Корпус 2 | Чугун GGG 50, EN-GJS-500-7 |
| 3. | Кольцо |
Чугун GGG 50, EN-GJS-500-7 |
| 4. | Уплотнитель |
Резина EPDM |
| 5. |
Шпильки, гайки, шайбы |
Сталь с антикоррозионным покрытием DACROMET |
Размеры
|
DN мм |
Номинальное давление PN |
Длина корпуса L мм |
Длина корпуса B мм |
Диапазон хода корпуса мм |
Стандарт резьбы и длина шпилек мм |
Расчетная масса кг |
|---|---|---|---|---|---|---|
| 50 | PN10/16 | 190 | 165 | +/-25 |
M16*335 |
9,9 |
| 65 | PN10/16 | 190 | 185 | +/-25 | M16*335 | 11,5 |
| 80 | PN10/16 | 200 | 200 | +/-25 | M16*335 | 16 |
| 100 | PN10/16 | 200 | 220 | +/-25 | M16*335 | 19 |
| 125 |
PN10/16 |
200 | 250 | +/-25 | M16*335 | 20,9 |
| 150 |
PN10/16 |
200 | 285 | +/-25 | M20*340 | 29,5 |
Срок службы
- Расчетный срок эксплуатации изделия – 10 лет.
- Полный срок службы изделия – не менее 30 лет.
- Средний срок службы корпусных чугунных деталей – не менее 50 лет.
